产品名称：
|

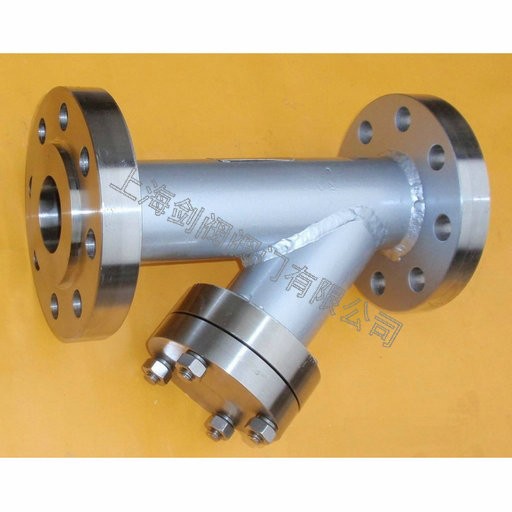

高压美标Y型过滤器
|
产品型号：
|
GL41H
|
|
公称通径：
|
DN15～DN300
|
滤网材料：
|
不锈钢
|
|
工作压力：
|
150LB～300LB～600LB～1500LB
|
连接方式：
|
法兰
|
|
适用温度：
|
-20ºC～+450ºC
|
功能作用：
|
过滤管道中的杂质
|
|
阀体材质：
|
铸钢、不锈钢
|
制造标准：
|
国标GB、德国DIN、美国API、ANSI
|
|
适用介质：
|
水、油、蒸汽、气体等
|
生产厂家：
|
上海剑阀阀门有限公司
|
产品说明
GL41H高压美标Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。
产品标准
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI
B16.5技术要求。
结构特点
可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
性能规范
|
磅级
|
150Lb
|
300Lb
|
600
|
|
试验压力
|
壳体试验
|
3.0MPa
|
6.5MPa
|
15MPa
|
|
适用温度
|
-29～425℃
|
|
适用介质
|
水、油、天然气
|
|
过滤范围
|
15目～300目
|
水15目～80目
|
油40目～120目
|
气80目～300目
|
零部件材料
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢、黄铜
|
|
滤网盖
|
碳钢、不锈钢、黄铜
|
|
滤芯网
|
不锈钢
|
|
密封件材质
|
柔性石墨、聚四氟乙烯
|
外形结构图
主要外形尺寸
|
口径(in)
|
ANSI法兰连接
|
螺纹连接
|
B
|
C
|
滤网面积cm2
|
|
150LB
|
300LB
|
600LB
|
|
A
|
A
|
A
|
A
|
|
1/2"
|
127
|
127
|
130
|
75
|
70
|
110
|
27
|
|
3/4"
|
145
|
150
|
150
|
80
|
80
|
130
|
43
|
|
1"
|
154
|
160
|
160
|
90
|
90
|
150
|
73
|
|
11/4"
|
180
|
180
|
200
|
110
|
130
|
235
|
135
|
|
11/2"
|
200
|
210
|
230
|
120
|
147
|
260
|
164
|
|
2"
|
230
|
240
|
250
|
140
|
180
|
320
|
251
|
|
21/2"
|
290
|
290
|
.
|
210
|
200
|
325
|
327
|
|
3"
|
310
|
310
|
.
|
.
|
205
|
330
|
361
|
|
4"
|
315
|
351
|
.
|
.
|
255
|
405
|
545
|
|
5"
|
410
|
401
|
.
|
.
|
315
|
510
|
843
|
|
6"
|
473
|
478
|
.
|
.
|
345
|
560
|
1117
|
|
8"
|
593
|
600
|
.
|
.
|
440
|
710
|
1909
|
